信号种类
|
量程代码
|
测量范围
|
|
电
流
|
mA
|
01
|
0～10mA
|
|
mA
|
02
|
4～20mA
|
|
mA开方
|
03
|
4～20mA开方
|
|
电
压
|
mV
|
11
|
0～20mV
|
|
mV
|
12
|
0～50mV
|
|
mV
|
13
|
0～100mV
|
|
V
|
14
|
0～5V
|
|
V
|
15
|
1～5V
|
|
V开方
|
16
|
1～5V开方
|
|
热
电
阻
|
Pt100
|
21
|
-50.0～550.0 °C
|
|
Cu100
|
22
|
-50.0～150.0 °C
|
|
Cu50
|
23
|
-50.0～150.0 °C
|
|
远传压力电阻
|
24
|
0～400Ω
|
|
热
电
偶
|
T
|
31
|
0.0～400.0 °C
|
|
E
|
32
|
0～1000 °C
|
|
K
|
33
|
0～1300 °C
|
|
S
|
34
|
0～1750 °C
|
|
B
|
35
|
500～1800 °C
|
|
关闭通道
|
00
|
该通道关闭
|
9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到990mm/h。
10．报警功能:
• 提供六组继电器接点输出，由用户任意组合使用
• 每个通道报警均可选择上限、下限、差值上限、差值下限
• 每个通道的报警回差可设定，继电器动作时有指示灯提示
• 继电器触点容量：24VDC, 3A； 220VAC, 3A
11．通讯：
可提供RS232C或RS485通讯接口 【此项为扩展功能,定货时须注明】
12．模拟量输出：
可提供两路4~20 mA模拟量传送输出 【此项为扩展功能,定货时须注明】
13．采样周期: 0.6S
14．数字显示及报警精度: ±0.2%F?S
15．趋势记录精度: ±0.2% 「两幅」
16．数字记录精度: ±0.2%F?S
17． 输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗
18．功率消耗: 不大于30W
19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % R?H
20．电源电压: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．开孔尺寸: 138+1 ´ 138+1 mm
|
型号
|
型谱
|
说明
|
|
HDR
|
1001
|
|
1路输入
|
|
1002
|
|
2路输入
|
|
1003
|
|
3路输入
|
|
1004
|
|
4路输入
|
|
1005
|
|
5路输入
|
|
1006
|
|
6路输入
|
|
1008
|
|
8路输入
|
|
报警输出
|
B0
|
|
无
|
|
B1
|
|
1路报警
|
|
B2
|
|
2路报警
|
|
B3
|
|
3路报警
|
|
B4
|
|
4路报警
|
|
B5
|
|
5路报警
|
|
B6
|
|
6路报警
|
|
通讯方式
|
0
|
|
无
|
|
R
|
|
串行通讯RS232
|
|
S
|
|
串行通讯RS485
|
|
输出信号
|
X0
|
|
无
|
|
X1
|
|
1路4~20mA
|
|
X2
|
|
2路4~20mA
|
|
馈电输出
|
0
|
|
无
|
|
V1
|
|
1路DC24V配电
|
|
V2
|
|
2路DC24V配电
|
|
供电方式
|
0
|
AC220V供电
|
|
W
|
DC24V 供电
|
1、带电流输出功能的有纸记录仪多可同时接入六路信号注：
2、带DC24V馈电输出的有纸记录仪多可同时接入六路信号
3、带F0值灭菌功能的有纸记录仪多可同时接入六路信号

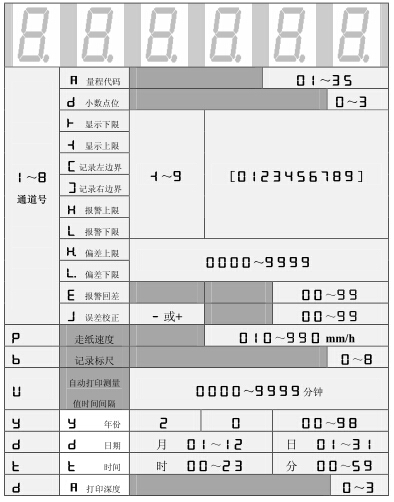

设定状态下，数码管依次显示的内容：
工作原理及特点简介
每路输入信号经程控放大，24位分辨率A/D转换，光电隔离送至单片机处理。从而彻底消除了各输入通道之间的干扰，消除了输入通道与CPU之间的干扰。使用高精度数字温度传感器，进行热电偶的冷端温度补偿。为了提高长期稳定性，有纸记录仪放弃了传统的用电位器调整放大倍数及零点的方法，代之以软件程序调校法，并实现了放大倍数的程控放大。出厂前厂方对各参数均已调试完成。用户可通过键盘设定对系统误差进行平移校正。

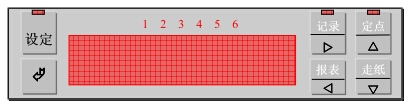

显示和记录
显示方式：
在测量状态下，显示通道号和测量值
在设定状态下，显示设定内容
在通道全部关闭是，显示实时时间
六个指示灯为继电器动作号码提示灯
记录方式
打印记录曲线{记录状态，记录指示灯亮}
打印设定参数[在记录指示灯灭时，按“报表”键]
打印测量值数据[在记录指示灯亮时，按“报表”键]
